 Übertrager

   Wir fertigen Übertrager nur, wenn die Applikation in unserem Hause
   bekannt ist. Bei kritischen Projekten passen wir die magnetischen
   Bauteile in unserem Labor an.

• schnellere Entwicklung
• weniger Diskussion und Rückfragen
• weniger Ärger
• zumeist nur ein Prototyp nötig

  Der Übertrager ist ein Wechselstrombauteil, das Spannungen, Ströme
  und Impedanzen transformiert.
  Folgende Anwendungen sind mit Übertragern möglich:

• Transformierung von Wechselspannungen
• Transformierung von Wechselströmem
• Galvanische Trennung zweier Stromkreise
• Widerstandsanpassung
• Signalübertragung

  Einteilung der Übertrager oder Transformatoren nach den
  wichtigsten Applikationskriterien:

  Netz/Linear-Transformatoren

• Erwärmung
• Platz
• Wirkungsgrad
• Leistung


  NF/Audio-Übertrager

• Klirrdämpfung
• Symmetrie
• Frequenzgang


  Netz/SNT-Übertrager

• Leistung
• Flankenanstieg
• Streuung
• Kapazitäten

  Impuls/Steuer-Übertrager

• Anstiegszeit
• Symmetrie
• Potentialtrennung
• kleiner Fluss

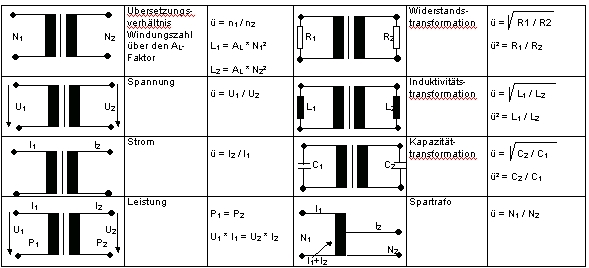

 Transformationsverhältnisse:
  Aus Übersichtsgründen ist der ideale Übertrager aufgeführt

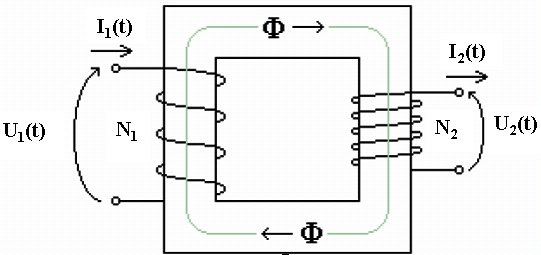

Übertrager sind Induktivitäten, die über einen gemeinsamen magnetischen Fluss gekoppelt sind



1. Der Eingangsstrom fließt über die Primärwindung
2. generiert einen Zeitabhängigen magnetischen Fluss
3. und induziert eine Ausgangsspannung an der Sekundärwindung                         Dieser gemeinsame Fluss kann auf eine oder mehrere Sekundärwindungen verteilt werden


		N1 · I1 – N2 · I2 = Phi · l/(µr · Ae)
